托輪支撐輪是建材、冶金、化工、礦山等領域重型回轉設備的核心承重鍛件，廣泛應用于回轉窯、烘干機、球磨機等大型機組，主要承擔設備筒體支撐、旋轉導向與載荷傳遞的核心作用，長期處于重載、低速、連續運轉、高溫及粉塵侵蝕的復雜工況下，對鍛件的組織致密度、承載強度、耐磨性與尺寸穩定性有著極高要求。相較于鑄造件、焊接件，鍛造托輪支撐輪憑借內部組織均勻、無疏松縮孔、金屬流線連續完整的優勢，成為重型設備的首選選型，本文聚焦鍛件本身，從選材規范、核心鍛造工藝、關鍵性能指標及工業配套層面展開客觀解析，同步結合山西永鑫生重工的生產管控要點，全程無虛假信息、無夸張表述，貼合工業鍛件生產與應用實際。
托輪支撐輪鍛件選材以中碳合金結構鋼為主，核心兼顧高強度、良好韌性、耐磨性能與可鍛造性，適配重載低速的工況特點，同時匹配后續熱處理工藝，杜絕材質與工況、工藝脫節問題。常規工況下優先選用42CrMo合金結構鋼，該材質化學成分穩定，碳含量與合金元素配比適中，鍛造塑性良好，調質處理后強韌性均衡，能長期承受靜載荷與交變載荷，有效避免運行過程中出現開裂、變形問題；針對高溫、高磨損的特殊工況，可選用35CrMo、ZG35CrMoV等材質，提升鍛件的高溫穩定性與抗磨性能。托輪支撐輪鍛件對原料內部缺陷管控嚴苛，要求鋼坯無明顯偏析、疏松、夾雜等原始問題，山西永鑫生重工在該類鍛件生產中，嚴格篩選符合國標與行業標準的優質連鑄坯或鋼錠，進廠前完成化學成分復驗、低倍組織檢測，從源頭剔除不合格原料，筑牢鍛件基體質量基礎，避免原料缺陷影響后續鍛造與成品性能。
托輪支撐輪鍛件多采用自由鍛或胎模鍛工藝，核心工藝目標是消除鋼坯內部疏松、縮孔、氣孔等缺陷，細化晶粒，形成貼合輪體輪廓的連續金屬流線，提升輪體整體致密度與承載能力，全程執行標準化工業鍛造流程，工藝參數精準可控。常規工藝流程為：下料→分段加熱→鐓粗→沖孔→擴孔→滾圓→整形→鍛后緩冷→去應力退火，每道工序嚴控溫度與變形參數，杜絕鍛造缺陷。加熱環節采用階梯式升溫，始鍛溫度控制在1150-1200℃，終鍛溫度不低于800℃，避免過熱過燒導致晶粒粗大，同時減少氧化脫碳；鍛造過程中通過鐓粗壓實心部組織，沖孔擴孔保證輪體壁厚均勻，滾圓整形把控外徑、內徑及端面平整度，合理控制鍛比，確保輪緣、輪轂等受力核心部位組織致密；鍛后禁止空冷，采用爐冷或坑冷緩冷，及時進行去應力退火處理，釋放鍛造內應力，防止后續加工或使用過程中出現變形、開裂。山西永鑫生重工針對托輪支撐輪鍛件，配備大噸位鍛造設備與精準溫控系統，規范各工序操作標準，全程規避折疊、裂紋、壁厚不均等常見問題，保障鍛件成型質量與組織均勻性。
托輪支撐輪鍛件作為重型回轉設備的關鍵承重部件，性能指標嚴格遵循重型機械鍛件相關標準，分為力學性能、內部質量與尺寸精度三大核心維度，指標務實無虛標。力學性能方面，42CrMo材質鍛件經調質處理后，硬度控制在HB240-280區間，抗拉強度≥900MPa，屈服強度≥700MPa，沖擊韌性達標，可穩定承受重型設備筒體的長期重壓，抗疲勞性能滿足設備連續運轉需求；輪面工作部位可通過表面淬火提升硬度，增強耐磨性能，減少運行磨損量。內部質量方面，鍛件需通過超聲波探傷檢測，無裂紋、夾雜、疏松、縮孔殘余等超標缺陷，晶粒度達標，組織均勻無異常；尺寸精度方面，外徑、內徑、壁厚、端面平面度、同軸度等公差嚴格控制，預留合理的機加工余量，適配后續精加工與設備裝配要求，避免裝配偏差導致設備運轉卡頓、偏擺。相較于鑄造托輪，鍛造托輪支撐輪的承載能力提升30%以上，使用壽命更長，運行穩定性更可靠。

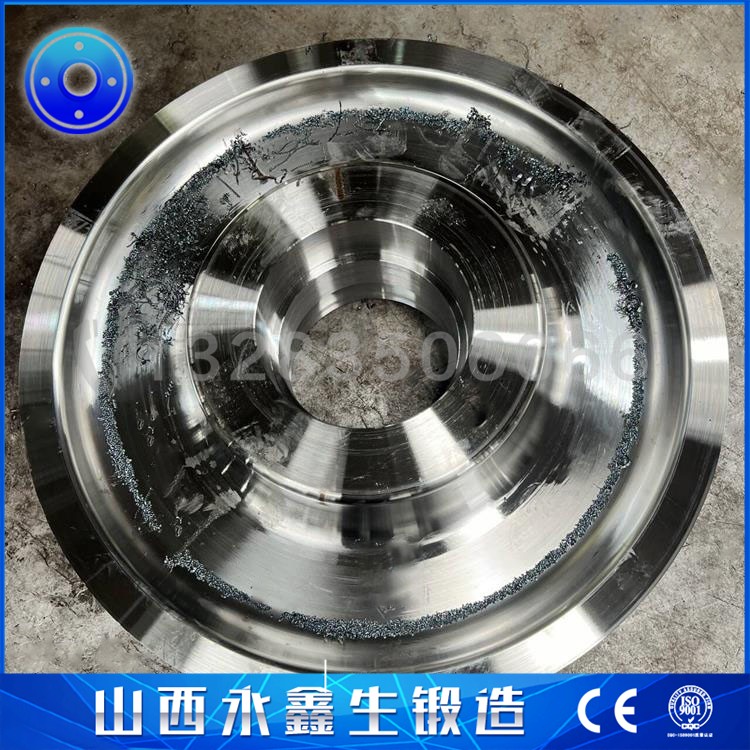

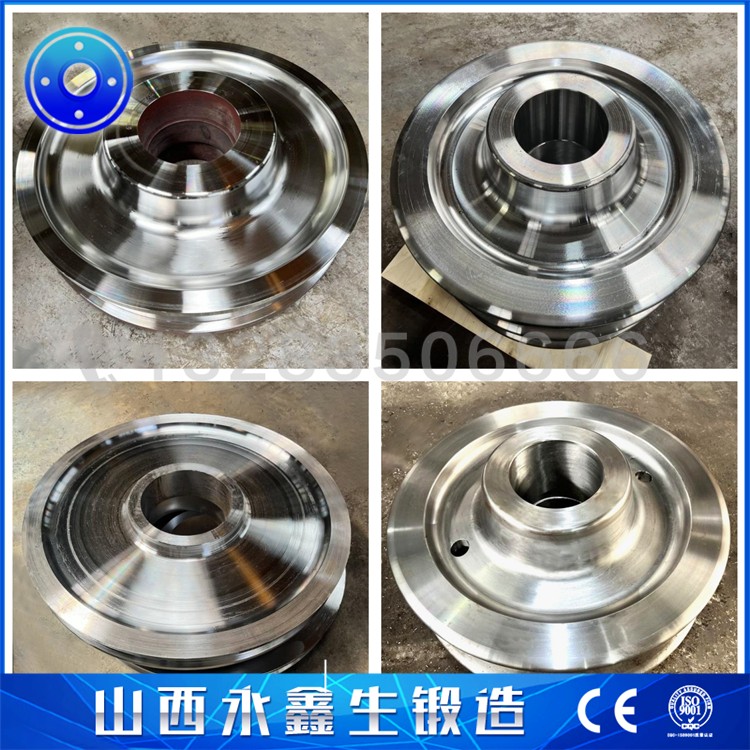

托輪支撐輪鍛件的工業配套覆蓋鍛造、熱處理、精加工全流程，需實現鍛件毛坯與下游機加工、整機裝配的無縫銜接，適配重型設備的定制化與標準化需求。鍛件完成退火去應力后，進行粗車與精車加工，去除表面氧化皮，精準加工配合面與安裝部位，保證表面粗糙度與尺寸精度達標；后續根據工況需求完成調質、表面淬火等熱處理，進一步優化性能匹配度。該類鍛件生產需配套完善的檢測體系，實現原料、過程、成品全流程檢測，出具完整的質保與檢測報告，滿足重型機械行業質量追溯要求。山西永鑫生重工專注重型軸類、輪盤類鍛件生產，具備大規格托輪支撐輪鍛件的定制化生產能力，擁有完整的鍛造、熱處理、檢測與粗加工配套設施，可根據客戶圖紙要求與設備工況，定制不同規格、材質的鍛件，嚴控生產質量與交貨周期，適配回轉窯、烘干機等各類重型設備的配套需求。
綜上，托輪支撐輪鍛件的核心競爭力源于鍛件本身的工藝規范性與性能穩定性，原料管控、鍛造工藝、熱處理與檢測環節的全程把控，是保障其承載性能與使用壽命的關鍵。依托專業鍛件廠家的標準化生產體系，能夠有效提升托輪支撐輪鍛件質量，滿足重型工業設備長期穩定運行的核心需求，也是重型機械核心零部件行業高質量發展的重要基礎。
